Tipicamente usati per scarichi fognari, canali di irrigazione, acque torbide

Ingombro ridotto e agevole inserimento nelle tubature esistenti

Misuratore di portata per canali aperti Palmer-Bowlus


Sistema per la misura del flusso costituito da modellatore idraulico e apparecchiatura di lettura:

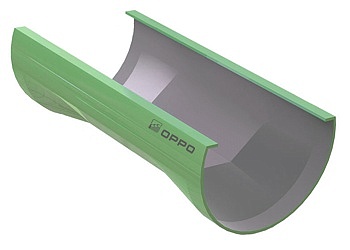

  1. Canale Palmer-Bowlus (modellatore idraulico a risalto)

    Misuratore di portata per canali aperti Palmer-BowlusIl canale di misura sagomato Palmer-Bowlus è una valida alternativa al più noto Canale Venturi per la misura della portata di liquami e acque torbide in genere.

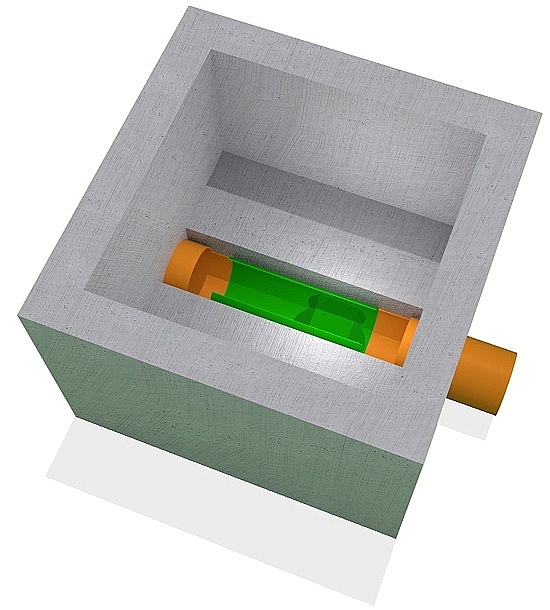

    La forma compatta lo rende facilmente installabile in tubazioni e pozzetti senza importanti opere murarie, basta una piccola finestratura nel tubo.
    Il fondo del canale deve avere una pendenza massima del 2‰ con tratti rettilinei di sezione costante a monte pari ad almeno 10 volte il diametro della tubazione.
    Rispetto al Canale Venturi, avendo un piccolo risalto nella zona sagomata, potrebbe essere meno autopulente sopratutto alle basse portate, ma ha il grande vantaggio del facile inserimento con minimi interventi.

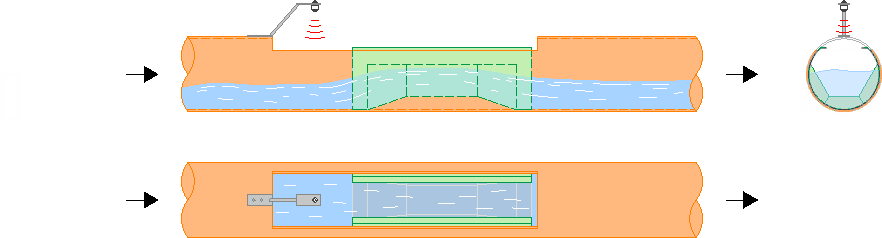

    La sagomatura del canale causa un innalzamento del livello a monte proporzionale alla portata.
    Nella apparecchiatura di lettura la centralina MP/CV elabora i livelli rilevati dal sensore a microonde visualizzando e operando numerosi dati e funzioni.

    Per un funzionamento ottimale occorre dimensionare il canale in funzione della portata prevista e non della tubazione che lo alimenta.

  2. Apparecchiatura di lettura del livello

    Trasmettitore di livello ad ultrasuoni con corpo in polipropilene grado di protezione IP68: accuratezza ±0,2% (della distanza misurata) comunque non meglio di ±1 mm, protocollo di comunicazione MODBUS RTU, sensore di compensazione temperatura -30 +80 °C integrato, uscita 4-20 mA, alimentazione 24 V DC (1,5 W).

    Centralina elettronica con display di visualizzazione della portata istantanea e totalizzata, relè controllo allarmi, segnale uscita 4-20 mA, porta MODBUS RTU, datalogger su pendrive USB, grado di protezione IP66, montaggio a parete/palina, alimentazione 230 V.

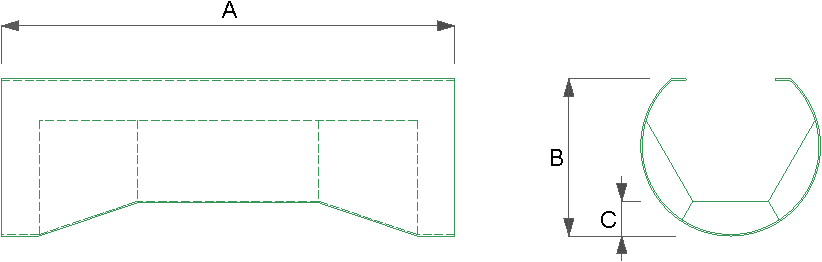

Prezzo e caratteristiche del canale:

Modello Q min
m3/h
Q max
m3/h
A
mm
B
mm
C
mm
Prezzo (1)
Euro
Prezzo (1 + 2)
Euro
DN 100 (4") 0,45 8 250 75 17 800,00 3.000,00
DN 150 (6") 0,68 21 400 132 29 900,00 3.100,00
DN 200 (8") 1,12 50 400 125 29 990,00 3.190,00
DN 250 (10") 1,29 80 600 208 46 1.250,00 3.450,00
DN 300 (12") 2,27 100 600 200 46 1.550,00 3.750,00
DN 400 (16") 2,23 256 950 340 75 1.750,00 3.950,00
DN 500 (20") 5,34 490 950 325 75 1.950,00 4.150,00
DN 600 (24") 10 700 1350 530 117 2.200,00 4.400,00
DN 700 (28") 15 1150 1350 525 117 2.300,00 4.500,00
DN 800 (32") 18 1800 1350 500 117 2.500,00 4.700,00

Prezzo (1): solo Canale
Prezzo (1 + 2): Canale + Apparecchiatura di lettura
