Tipicamente usati per la misura di scarichi fognari, canali di irrigazione, acque torbide

Misuratore di portata per canali aperti Khafagi-Venturi


Sistema per la misura del flusso costituito da modellatore idraulico e apparecchiatura di lettura:

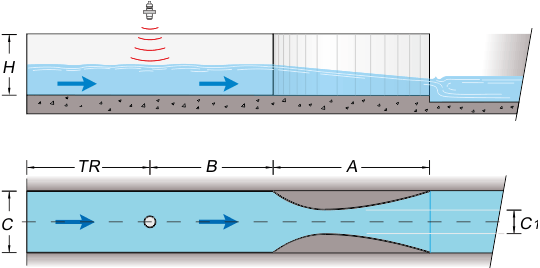

  1. Canale Venturi (modellatore idraulico a risalto)

    Il canale di misura sagomato a contrazioni laterali tipo Venturi è particolarmente adatto per liquami fognari e acque torbide in genere; il piano di fondo continuo senza risalti ha un effetto autopulente, non favorisce il deposito di detriti e può essere agevolmente inserito in canali rettangolari preesistenti.
    Disponibile prefabbricato in acciaio Inox, Polipropilene, PVC o Vetroresina, può essere anche realizzato in opera eseguendo un getto di calcestruzzo in una apposita sagoma.
    Il fondo del canale deve avere una pendenza massima del 1 ‰, la parte sagomata deve essere seguita da un gradino o da un aumento della pendenza, in modo tale che il livello del liquido a monte non sia influenzato dal livello a valle; sarebbe opportuna una sezione costante rettangolare a monte pari ad almeno 10 volte la larghezza.

    Il restringimento del canale causa un innalzamento del livello a monte proporzionale alla portata.
    Nella apparecchiatura di lettura la centralina MP/CV elabora i livelli rilevati dal sensore a microonde visualizzando e operando numerosi dati e funzioni.

    Per un funzionamento ottimale occorre dimensionare il canale in funzione della portata prevista e non della tubazione che lo alimenta.

  2. Apparecchiatura di lettura del livello

    Trasmettitore di livello ad ultrasuoni con corpo in polipropilene grado di protezione IP68: accuratezza ±0,2% (della distanza misurata) comunque non meglio di ±1 mm, protocollo di comunicazione MODBUS RTU, sensore di compensazione temperatura -30 +80 °C integrato, uscita 4-20 mA, alimentazione 24 Vdc (1,5 W).

    Centralina elettronica con display di visualizzazione della portata istantanea e totalizzata, relè controllo allarmi, segnale uscita 4-20 mA, porta MODBUS RTU, datalogger su pendrive USB, grado di protezione IP66, montaggio a parete/palina, alimentazione 230 V.


Prezzo e caratteristiche del canale:

Modello Q min
m3/h		 Q max
m3/h		 A
m		 B
m		 TR
m		 C
m		 C1
m		 H
m		 Prezzo (1)
Euro		 Prezzo (1 + 2)
Euro
CV 150 1,0 50 0,54 0,45 0,60 0,15 0,06 0,15 950,00 2.912,00
CV 200 1,8 90 0,72 0,60 0,80 0,20 0,08 0,20 1.030,00 2.992,00
CV 250 3,0 140 0,90 0,75 1,00 0,25 0,10 0,25 1.094,00 3.056,00
CV 300 4,5 200 1,03 0,90 1,20 0,30 0,12 0,30 1.170,00 3.132,00
CV 400 8,5 360 1,44 1,20 1,60 0,40 0,16 0,40 1.687,00 3.649,00
CV 500 13,5 560 1,80 1,50 2,00 0,50 0,20 0,50 2.185,00 4.147,00

Prezzo (1): solo Canale
Prezzo (1 + 2): Canale + Apparecchiatura di lettura

I prezzi del canale si riferiscono alla fornitura dell'intero tratto A, di parte del tratto B, e comunque del supporto per il sensore, per una lunghezza massima complessiva di 2,00 m; le restanti parti del tratto B, e il tratto TR, dovranno essere realizzati in opera (in genere in muratura), con la stessa sezione del canale.

Opzionale:

Registratore su nastro   Prezzo   Euro   2.050,00
