Tipicamente impiegati su autobetoniere e impianti di betonaggio.

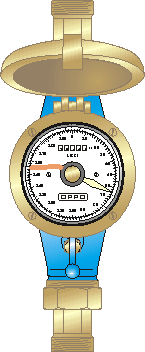

Unita’ di dosaggio per liquidi costituita da: contatore a turbina a getto multiplo in ottone (o contatore Woltmann assiale in ghisa), testa dosatrice in ghisa con ampio quadrante a fondo scala graduato in funzione del campo di impiego, lancetta indicatrice del volume erogato, indice di predeterminazione del volume da erogare.

Contatore a turbina a getto multiplo

DN
 Q max
m3/h
 Fondo scala standard
quadrante litri		 Prezzo (1)
CLDM		 Prezzo (2)
CLDS
mm pollici
25 1" 7 100 - 200 - 500 570,50 1.222,80
30 1" 1/4 10 100 - 200 - 500 591,00 1.271,70

Il contatore a getto multiplo deve essere installato in posizione orizzontale.



Contatore Woltman assiale

DN
 Q max
m3/h
 Fondo scala standard
quadrante litri		 Prezzo (1)
CLDM		 Prezzo (2)
CLDS
mm pollici
40 1" 1/2 20 100- 200-500-1000 633,90 1.303,80
50 2" 30 500-1.000-2000 1.051,20 1.643,90
70 2" 1/2 70 500-1.000-2000 1.553,80 2.144,20

Il contatore Woltmann a mulinello assiale può essere installato anche in posizione verticale e consente il passagio di acque con piccole impurità.

Contalitri Dosatore meccanico

Download
contalitri_dosatore.dwg

(1) Versione manuale con lancetta indicatrice del volume erogato azzerabile tramite leva.

(2) Versione semiautomatica con microinterrutore (250 V, carico resistivo 5 A) che interviene a fine dosaggio quando la lancetta indicatrice del volume programmato termina la corsa.
