Tipicamente impiegati negli impianti di betonaggio e nella erogazione controllata

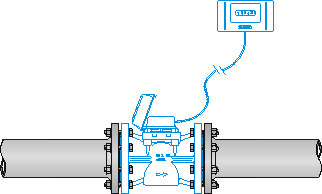

Unita’ di dosaggio costituita da: contatore a turbina a getto multiplo in ottone (o contatore Woltmann assiale in ghisa) con emettitore di impulsi REED; microprocessore con display per la predeterminazione del volume da erogare (contante o decontante) con rele' di comando (elettropompe, elettrovalvole, allarmi, etc.), reset anche remoto, uscita per registrazione, invio dati a PC, controllo di processo. Contalitri Dosatore con Display e Predeterminatore

DN Qn
m3/h		 Qmax
m3/h		 Prezzo (1)
Euro		 Prezzo (2)
Euro
mm pollici
13 1/2" 1,5 3 826,00 -
20 3/4" 2,5 5 878,00 -
25 1" 3,5 7 928,00 -
30 1" 1/4 5 10 950,00 -
40 1" 1/2 10 20 1.048,00 -
50 2" 15 30 1.134,00 1.083,00
65 2" 1/2 25 12 - 1.150,00
80 3" 40 200 - 1.187,00
100 4" 60 250 - 1.298,00
150 6" 150 425 - 1.738,00
200 8" 250 650 - 1.592,00

Prezzo (1) - Con contatore a getto multiplo filettato
Prezzo (2) - Con contatore Woltmann flangiato

Contatore a turbina a getto multiplo (fino al DN 50)
Contatore a turbina a getto multiplo con distributore circolare, corpo in ottone, lettura diretta a rulli numeratori, quadrante asciutto in capsula ermetica stagna posato su tazza in ottone, omologato secondo direttiva CEE 75/33, classe metrologica "B", dispositivo emettitore di impulsi, idoneo al contatto con acqua potabile in conformità al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78).
Diametro nominale ........ pollici, Portata nominale ........ m3/h.

Contatore a mulinello assiale Woltmann
Contatore a mulinello assiale "Woltmann", corpo in ghisa G25, totalizzatore orientabile a rulli numeratori con meccanismo estraibile asciutto, blocco di misura con mulinello montato su doppio supporto e trasmissione protetta dal flusso dell’acqua, coperchio di protezione cieco, dispositivo emettitore di impulsi, flangiato e forato a norme UNI EN 1092-1; omologato CEE/ISO 75/33 con classe metrologica B in tutte le posizioni. Pressione di esercizio16 bar.
Diametro Nominale ........ mm.

Display contaimpulsi con preselettore

  • Alta visibilità con display led
  • Ingressi di conteggio da contatto REED
  • Programmazione parametri da pannello frontale
  • Senso di conteggio selezionabile: contante oppure decontante
  • Pulsante di Azzeramento disponibile sia in morsettiera che frontalmente (escludibile)
  • Doppia preselezione impostabile mediante tastiera
  • Ciclo programmabile automatico o manuale
  • Uscita a relè per la trasmissione o il comando di allarmi
  • Uscita 4-20 mA per la trasmissione dati a registratori o datalogger
  • Scheda di comunicazione dati PC (opzionale)
  • Alimentazione: 24, 110, 230 V AC, 24 V DC
  • Grado di protezione frontale IP 65, retro IP 20
  • Dimensioni frontale 48x96 mm installabile a quadro
 Display contaimpulsi con preselettore
