Impianto di sollevamento prefabbricato per liquami fognari e di drenaggio



E' la soluzione ideale per il convogliamento alla rete fognaria dei reflui di abitazioni singole, gruppi di abitazioni, uffici, laboratori, campeggi, aziende agricole, fino a 250 abitanti equivalenti (per 20 a.e. vedi Elift Q620) e per lo smaltimento di acque piovane o di infiltrazione.

A differenza di altri impianti simili può essere interrato senza alcuna opera di contenimento o protezione anche su aree pubbliche aperte al traffico, perché il pozzetto in Polietilene strutturato può resistere ad uno schiacciamento laterale fino a 4 kN/m2.

Elimina i tempi e i costi di realizzazione di un apposito manufatto in calcestruzzo e della parte impiantistica; dopo la posa è immediatamente operativo.

La botola di accesso con passaggio utile di 60 cm consente un'agevole estrazione delle pompe e interventi di manutenzione delle valvole.

ISTRUZIONI DI POSA IMPIANTO DI SOLLEVAMENTO ELIFT  (pdf)

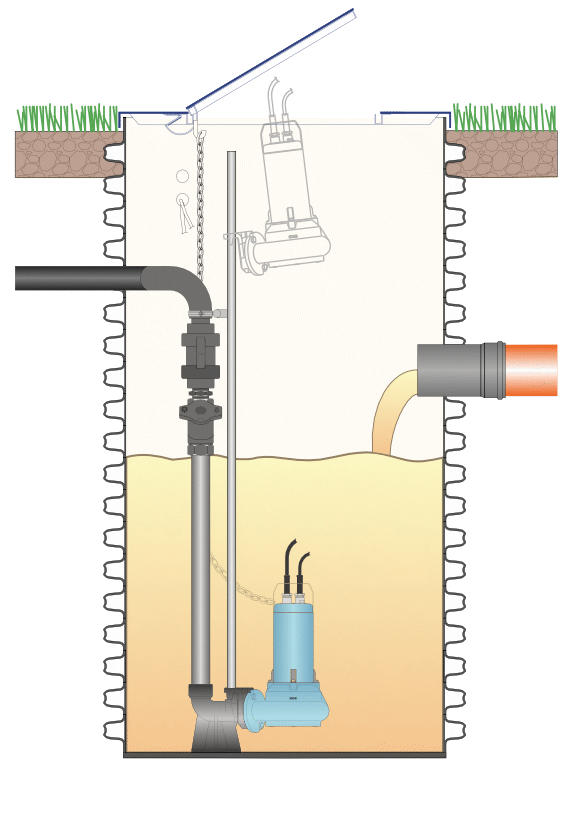

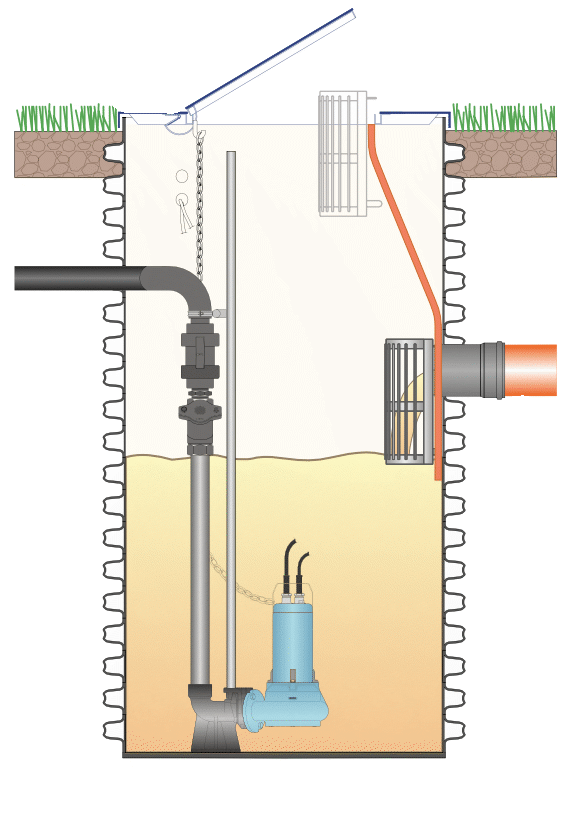

  Impianto sollevamento fognario Elift 1200 con griglia Impianto sollevamento fognario prefabbricato Elift 1200

Download (dwg+pdf)

Impianto idraulico:

  • interamente in resine plastiche con deviazioni ad ampio raggio, valvole di intercettazione bocchettonate, valvole di ritegno a sfera mobile;
  • basamenti ad accoppiamento rapido con tubi guida e catene di sollevamento.

Elemento di copertura:

  • per aree verdi pedonabili: in acciaio zincato a caldo con sportello da 60x60 cm incernierato e lucchettato;
  • per aree stradali e carrabili: lastra di cls (da realizzare in loco) con chiusino in ghisa luce 60 cm, oppure chiusino LEVITER ad apertura facilitata.

Caratteristiche della versione standard:

  • altezza totale 2.000 mm; (per altezze superiori vedi Elift H6000)
  • diametro esterno 1.200 mm;
  • raccordo di ingresso 160 mm;
  • raccordo di mandata 90 mm;
  • attacco di aerazione 40 mm;
  • attacco stagno per passaggio cavi elettrici 40 mm.

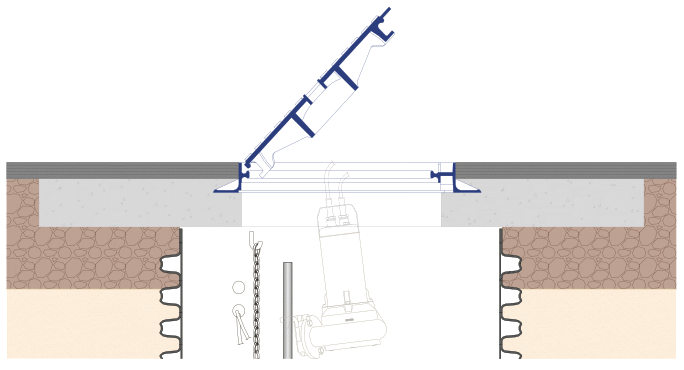

 Impianto prefabbricato Elift aree stradali

Elemento di copertura per aree stradali e carrabili

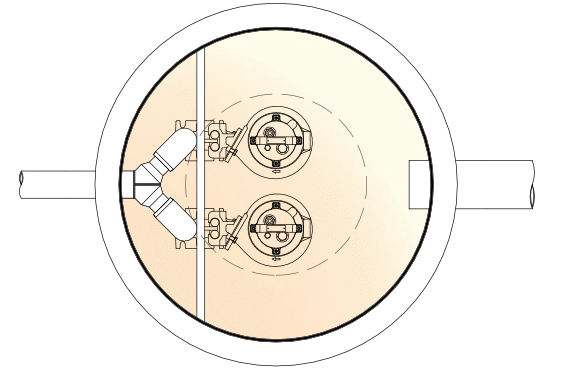

Elift due elettropompe

Elift con due elettropompe

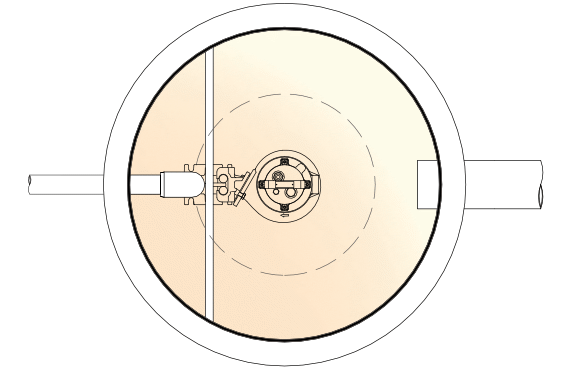

Elift una elettropompe

Elift con una elettropompa



I raccordi alle tubazioni di ingresso e di mandata vengono posizionati con l’orientamento e le quote richiesti dalle reti esistenti o come dalle specifiche del cliente.


Prezzi indicativi dell'impianto prefabbricato Elift:

  1 elettropompa
Euro		 2 elettropompe
Euro
Impianto Elift standard H = 2,00 m 2.400,00 3.200,00
Dispositivo di copertura pedonale in acciaio 720,00 720,00
Elettropompa (prezzo indicativo) vedi Elettropompe per fognatura 1.100,00 2.200,00
Quadro elettrico 400,00 700,00
Complessivamente  4.620,00 6.820,00


Altri eventuali componenti di impianto:

  • Centralina di telecontrollo Guardyan GSM: per il monitoraggio remoto degli impianti di sollevamento fognario “ELIFT”.
    Invia automaticamente messaggi di allarme, via SMS, in caso di malfunzionamento dell'impianto (superamento soglia di livello massimo, assenza tensione di rete, intervento protezione termica delle elettropompe).
    Interrogato via GSM consente in qualunque momento la verifica dei principali parametri di funzionamento.
    Prezzo Euro 1.500,00
  • Apparecchiatura di allarme acustico e luminoso con batterie interne che ne assicurano la alimentazione anche in assenza tensione di rete.
    Prezzo Euro 350,00
  • Armadio stradale in vetroresina a 2 vani sovrapposti (uno per quadro pompe, uno per gruppi ENEL), per installazione all'aperto
    Prezzo Euro 466,40
  • Griglia a cestello estraibile in acciaio Inox
    Prezzo Euro 954,00
  • Chiusino LEVITER 750 ad apertura facilitata da inglobare nella lastra in cls; classe D400, luce 750x750 mm.
    Prezzo Euro 883,00

Descrizione e voce di capitolato


1 abitante equivalente   =    1    utilizzatore domestico abituale per camera da letto con superficie fino a 14 m2
2   utilizzatori domestici abituali per camera da letto con superficie superiore a 14 m2
1   persona in alberghi e complessi ricettivi per stanza con superficie fino a 14 m2
2   persone in alberghi e complessi ricettivi per stanza con superficie fino a 20 m2
2   dipendenti in fabbrica e laboratori artigianali
3   addetti in ditte e uffici commerciali
3   coperti di ristoranti e trattorie
7   persone in bar, circoli e club
10   scolari
30   spettatori in cinema, stadi e teatri
3   turisti in campeggi e centri balneari
