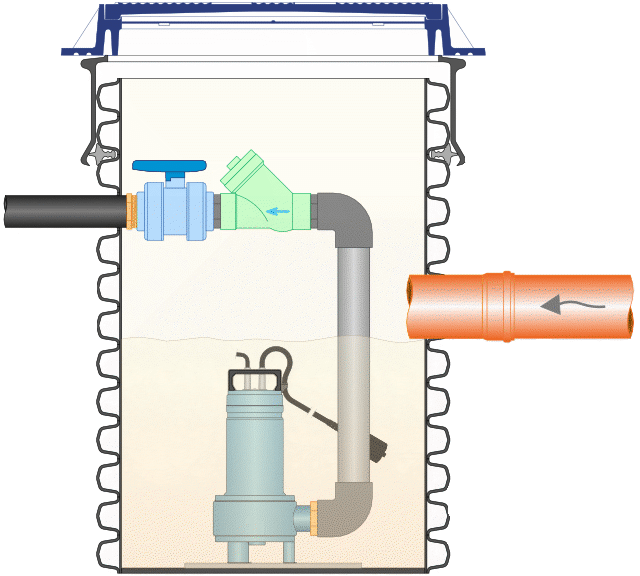

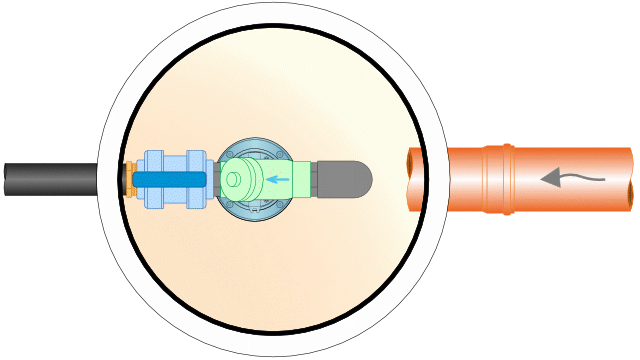

Impianto di sollevamento prefabbricato da interro per liquami fognari e di drenaggio

Per il convogliamento alla rete fognaria dei reflui o delle acque piovane provenienti da abitazioni, uffici, laboratori, con portata fino
a 20 abitanti equivalenti. Di ridotto ingombro è idoneo all'interro direttamente con la terra dello scavo.

Caratteristiche tecniche della versione standard:

  • Serbatoio in Polietilene strutturato.
  • Altezza standard 1130 mm (realizzabile sino a 2 metri).
  • Base ø 700 mm.
  • Raccordo di ingresso 125 mm.
  • Raccordo di mandata 63 mm.
  • Raccordo per passaggio cavi elettrici.
  • Idraulica da 2" di collegamento alla condotta di mandata.
  • Chiusino di ispezione FIBROLINEA in composito rinforzato (classe B 125, luce netta 600 mm),
    con apposito elemento di collegamento all'impianto e guarnizione di tenuta.

Queste caratteristiche dimensionali possono essere facilmente adeguate alle particolarità
dell'insediamento e alle esigenze del Cliente.

Componenti opzionali:

  • Valvola di ritegno a sfera mobile: blocca automaticamente il riflusso dei liquami all’interno del pozzetto ad ogni spegnimento della elettropompa; concepita appositamente per liquami carichi,
    ha un passaggio libero uguale a quello della tubazione.
  • Valvola a sfera: blocca manualmente il riflusso dei liquami per interventi di manutenzione.
  • Allarme con batteria tampone.
Download (dwg+pdf)
  Impianto sollevamento fognario da interro - Elift I620

Impianto sollevamento fognario da interro - Elift I620

Elift 700 con elettropompa a girante VORTEX/MONOCANALE

Modello Alimentazione
Volt		 Potenza
kW		 Portata
l/min		 Prevalenza
m		 Prezzo (1)
Euro		 Prezzo (2)
Euro
700 DM7 230 0,55 50-100-150-200 7,6-6,6-5,1-3,7 1.724,00 1.511,00
700 DG10 230 0,88 30-200-300-480 12-8,8-6,5-2,7 1.783,00 1.551,00
700 DM10 230 1,10 50-150-250-350 7,4-6,7-5,5-4 1.807,00 1.595,00
700 DG15 230 1,10 100-200-300-400 12-10-8-5,5 1.831,00 1.674,00
700 DLM109 230 1,50 100-200-400-600 15,4-13,1-9,2-5,4 2.151,00 1.938,00

Elift 700 con elettropompa a girante TRITURATRICE

Modello Alimentazione
Volt		 Potenza
kW		 Portata
l/min		 Prevalenza
m		 Prezzo (1)
Euro		 Prezzo (2)
Euro
700 T GRI 230 1,1 40-60-80-110 20,5-18-15,2-9,5 2.150,00 1.938,00
700 T GRE 230 1,7 60-180-300-360 24-20-12-6 2.334,00 2.123,00

Prezzo (1): Con valvola di ritegno e valvola a sfera
Prezzo (2): Senza valvola di ritegno e valvola a sfera


L'Elift 700 può essere facilmente installato anche da personale non specializzato: basta collegare i raccordi di ingresso e di mandata e inserire la spina di alimentazione.

Nelle elettropompe monofase 230 V un unico interruttore a galleggiante comanda la partenza e lo spegnimento della elettropompa senza la necessità di un quadro elettrico esterno.


1 abitante equivalente   =    1    utilizzatore domestico abituale per camera da letto con superficie fino a 14 m2
2   utilizzatori domestici abituali per camera da letto con superficie superiore a 14 m2
1   persona in alberghi e complessi ricettivi per stanza con superficie fino a 14 m2
2   persone in alberghi e complessi ricettivi per stanza con superficie fino a 20 m2
2   dipendenti in fabbrica e laboratori artigianali
3   addetti in ditte e uffici commerciali
3   coperti di ristoranti e trattorie
7   persone in bar, circoli e club
10   scolari
30   spettatori in cinema, stadi e teatri
3   turisti in campeggi e centri balneari
