Per assicurare la tenuta sul filetto gli accoppiamenti devono avere:
Filetto maschio: conico
Filetto femmina: cilindrico
Lunghezza filetto: vedi lettera B nella tabella
Lunghezza accoppiamento: vedi lettera A nella tabella
Conicità: 16 x DN

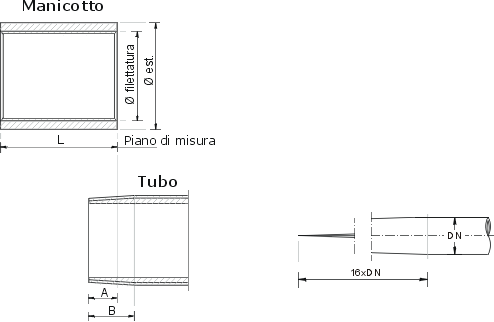

Filettature per tubazioni

Particolare filettatura cilindrica del manicotto

Filettatura cilindrica del manicotto

Particolare filettatura conica del tubo

Filettatura conica del tubo

DN
pollici 		Filetti per pollice
n. 		Passo
mm 		Dimensioni filettatura Dimensioni min. manicotto
Ø filettatura
mm 		A
mm 		B
mm 		Ø est.
mm 		L
mm
3/8"
19
1,337
16,662
6,4
10,1
21,3
26
1/2"
14
1,814
20,955
8,2
13,2
26,4
34
3/4"
14
1,814
26,441
9,5
14,5
31,8
36
1"
11
2,309
33,249
10,4
16,8
39,5
43
1" 1/4
11
2,309
41,910
12,7
19,1
48,3
48
1" 1/2
11
2,309
47,803
12,7
19,1
54,5
48
2"
11
2,309
59,614
15,9
23,4
66,3
56
2" 1/2
11
2,309
75,184
17,5
26,7
82,0
65
3"
11
2,309
87,884
20,6
29,8
95,0
71
