Tipicamente impiegate in impianti antincendio e impianti industriali

La sporgenza della vite indica la posizione del cuneo di chiusura

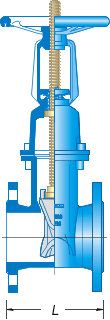

Saracinesca cuneo gommato in ghisa sferoidale corpo piatto a vite esterna: corpo, coperchio e cuneo in ghisa sferoidale GGG50 con rivestimento epossidico atossico alimentare conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), cuneo rivestito in elastomero NBR/EPDM, albero in acciaio inossidabile, madrevite in bronzo; flangiata e forata a norma UNI EN 1092-1, pressioni nominali di prova e esercizio a norma UNI 1284. Pressione di esercizio PFA 16 (1,6 MPa)
Diametro Nominale ........ mm.

DN
mm		 L
mm		 Giri (*)
n.		 Peso
kg		 Prezzo
Euro
40 140 10,0 11,0 310,30
50 150 12,5 14,0 316,00
65 170 13,0 18,5 355,40
80 180 16,0 24,0 395,30
100 190 20,0 28,0 448,50
125 200 25,0 39,5 556,90
150 210 30,0 44,0 601,50
200 230 33,0 75,0 766,90
250 250 45,0 110 1.272,40
300 270 50,0 145 1.550,40

(*) = Giri volantino in chiusura
