Saracinesca a cuneo gommato PFA 25 in ghisa sferoidale: corpo, coperchio e cuneo in GGG50; rivestimento cuneo e guarnizione corpo coperchio in NBR/EPDM; albero, coperchio superiore e volantino in acciaio; madrevite in bronzo. Flangiata e forata a norma UNI EN 1092-1. Pressione di esercizio PFA 25 (2,5 MPa).
Diametro Nominale ........ mm.

DN
mm		 L
mm		 Giri (*)
n.		 Peso
kg		 Prezzo
Euro
40 240 10.0 10 197,90
50 250 12.5 12 227,80
65 265 13.0 15 287,40
80 280 16.0 20 350,50
100 300 20.0 25 431,10
125 325 25.0 35 580,20
150 350 30.0 45 656,20
200 400 33.0 72 1.160,50
250 450 45.0 110 1.382,80
300 500 50.0 155 2.158,30

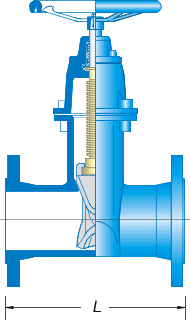

Saracinesche Cuneo Gommato in Ghisa Sferoidale PFA 25

Download
sarac_pn25.dwg
