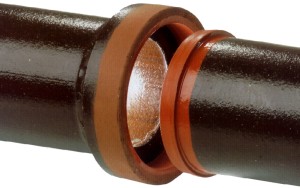

Tubo in gres ceramico con giunto a bicchiere e guarnizione di tenuta in resina poliuretanica, verniciato internamente ed esternamente, conforme alle norme UNI EN 295-1-2-3; la giunzione deve garantire la perfetta tenuta idraulica alla pressione di 0,5 bar. |
TUBI
DN mm |
Classe (1) kN/m2 |
FN (2) kN/m |
Lunghezza 1,5 m Euro/m |
Lunghezza 2 m Euro/m |
Lunghezza 2,5 m Euro/m |
150 | - | 34 | 19,40 | - | - |
200 | 200 | 40 | - | 32,70 | 32,70 |
200 | 240 | 48 | - | 42,50 | 42,50 |
250 | 160 | 40 | - | 44,20 | 44,20 |
250 | 240 | 60 | - | 55,10 | 55,10 |
300 | 160 | 48 | - | 59,50 | 59,50 |
300 | 240 | 72 | - | 79,50 | 79,50 |
350 | 160 | 56 | - | 84,30 | - |
400 | 160 | 64 | - | - | 105,00 |
500 | 120 | 60 | - | - | 137,20 |
600 | 95 | 57 | - | - | 184,50 |
RACCORDI
DN mm |
Classe (1) kN/m2 |
FN (2) kN/m |
Curva 45° Euro/cad. |
Curva 90° Euro/cad. |
Braga 45° Rid. 150 Euro/cad. |
Sifone Firenze Euro/cad. |
150 | - | 34 | 32,70 | 32,70 | 50,70 | 135,00 |
200 | 200 | 40 | 64,20 | 64,20 | 97,00 | (*) 275,00 |
200 | 240 | 48 | 72,00 | - | 116,70 | - |
250 | 160 | 40 | 109,70 | - | 127,50 | - |
250 | 240 | 60 | 123,00 | - | 160,00 | - |
300 | 160 | 48 | 144,80 | - | 165,30 | - |
300 | 240 | 72 | 192,00 | - | 207,00 | - |
(1) La classe secondo UNI EN 295:2002 indica il carico minimo di resistenza allo schiacciamento trasversale per metro quadrato di superficie resistente (kN/m2).
(2) Per ottenere il carico minimo di rottura in (kN/m) occorre moltiplicare il valore della classe per il diametro nominale (in mm).
(*) Sifone Firenze DN 200, Classe = 160 kN/m2, FN = 32 kN/m.
