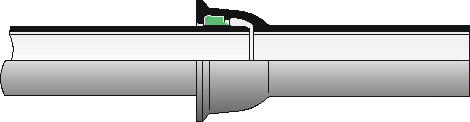

Tubazione in Ghisa Sferoidale per acquedotto, giunto elastico "Rapido" UNI 9163, rivestimento interno in malta cementizia d'altoforno centrifugata, esterno con strato di zinco-alluminio arricchito di rame (400 g/m2), pitturato con vernice acrilica acquacoat di colore azzurro, conforme alla norma UNI EN 545/2007 e al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78); fornita in barre da 6 m.
Diametro Nominale ........ mm.
| DN mm |
Esterno Tubo mm |
Esterno Bicchiere mm |
PFA* bar |
Peso kg/m |
Prezzo Euro/m |
| 60 | 78 | 145 | 40 | 9,4 | 72,00 |
| 80 | 98 | 168 | 40 | 12,2 | 84,60 |
| 100 | 118 | 189 | 40 | 14,9 | 85,60 |
| 125 | 144 | 216 | 40 | 18,3 | 116,90 |
| 150 | 170 | 243 | 40 | 22,2 | 125,80 |
| 200 | 222 | 296 | 40 | 30,2 | 176,30 |
| 250 | 274 | 353 | 40 | 42,2 | 237,40 |
| 300 | 326 | 410 | 40 | 56,1 | 283,80 |
| 350 | 378 | 465 | 30 | 67,9 | SU RICHIESTA |
| 400 | 429 | 517 | 30 | 79,3 | SU RICHIESTA |
| 450 | 480 | 575 | 30 | 93,7 | SU RICHIESTA |
| 500 | 532 | 630 | 30 | 106,9 | SU RICHIESTA |
| 600 | 635 | 739 | 30 | 149,1 | SU RICHIESTA |
* PFA: (Pressione di Funzionamento Ammissibile): Pressione interna, escluso il colpo d'ariete, che un componente può sopportare in tutta sicurezza in modo continuo in regime idraulico permanente.
PMA: (Pressione Massima Amissibile): Pressione interna massima, compreso il colpo d'ariete che un componente può sopportare in modo sicuro in esercizio. PMA = 1,2 x PFA.
