Paratoie in acciaio a luce quadrangolare

Paratoia in Acciaio con tenuta sui 4 lati: telaio autoportante da tassellare a parete, paratoia e stelo in acciaio Inox AISI 304, madrevite dello stelo in bronzo, guarnizioni di tenuta in EPDM, conforme alla norma DIN 19569, pressione massima 3 m c.a., perdita massima ammissibile 0,084 l/m(1)/min.
Dimensioni ........ mm.

(1) - sviluppo della guarnizione di perimetro

 Paratoie in acciaio a luce quadrangolare      Paratoie in acciaio a luce quadrangolare

Download (dwg+pdf)
Prezzo   Euro
Larghezza
mm 		Altezza   mm
200 300 400 500 600 700 800 900 1000 1200
200 2.480,60 3.084,60 3.360,70 3.603,10 4.181,30 4.514,30 4.892,30 5.341,70 7.665,60 8.500,30
300 3.118,20 2.732,60 3.453,40 3.705,60 4.271,60 4.606,80 4.980,40 5.441,60 7.758,20 8.593,10
400 3.501,10 3.560,40 3.184,70 4.005,20 4.580,80 4.906,70 5.284,70 5.741,50 8.060,40 8.897,60
500 - 3.912,50 4.105,20 3.805,30 4.856,60 5.192,00 5.560,70 6.019,70 8.343,20 9.168,60
600 - 4.654,30 4.849,40 5.025,60 4.830,50 5.648,50 6.019,70 6.481,20 8.804,80 9.632,40
700 - - 5.315,60 5.491,70 5.786,50 5.534,50 6.397,90 6.847,30 9.168,60 10.005,80
800 - - 5.843,50 6.019,70 6.314,60 6.547,70 6.319,20 7.263,60 9.587,30 10.414,80
900 - - - 6.662,00 6.956,80 7.189,90 7.449,20 7.289,80 10.098,50 10.926,20
1000 - - - 9.865,40 10.160,60 10.393,70 10.652,60 10.978,70 11.854,00 13.328,40
1200 - - - - - - 11.823,00 12.148,70 13.670,90 13.609,20

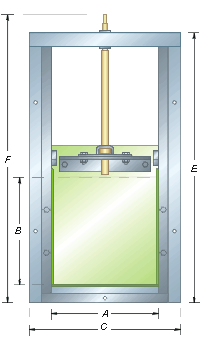

Dati dimensionali

DN  A x B
mm 		C
mm		 D
mm		 E
mm		 F
mm		 Peso
kg
200 x 200 364 80 596 665 13
300 x 300 464 80 796 865 17
400 x 400 564 80 996 1.065 26
500 x 500 664 80 1.196 1.265 34
600 x 600 764 80 1.416 1.485 39
700 x 700 864 80 1.616 1.685 52
800 x 800 964 80 1.816 1.885 85
900 x 900 1.064 80 2.036 2.105 119
1000 x 1000 1.164 120 2.236 2.305 143
1200 x 1200 1.364 120 2.636 2.705 171

Opzionali:
  • Accessori per l'azionamento manuale, elettrico, pneumatico
  • Costruzione in acciaio Inox AISI 316

Paratoie in acciaio a luce circolare

Paratoia in Acciaio a luce circolare: telaio autoportante da tassellare a parete, paratoia e stelo in acciaio Inox AISI 304, supporto del cuscinetto integrato, anello di guarnizione in EPDM sostituibile senza smontare la paratoia dal muro, tenuta bidirezionale assicurata da un sistema di cunei e contro cunei, pattini di scorrimento in PTFE che garantiscono basse coppie di azionamento, conforme alla norma DIN 19569, pressione massima 6 m c.a..
DN ........ mm.

DN
mm 		Altezza totale
mm 		Prezzo
Euro
150 652 3.234,50
200 752 3.441,60
300 952 3.841,10
400 1.182 5.237,20
500 1.382 6.062,40
600 1.602 7.541,90
700 1.885 12.883,70
800 2.085 15.457,00
900 2.304 19.676,30
1000 2.504 21.077,20
1200 2.907 29.510,90

Opzionali:
  • Accessori per l'azionamento manuale, elettrico, pneumatico
  • Luce di scarico flangiata
  • Costruzione in acciaio Inox AISI 316
  • Tenuta fino a 12 m c.a.
  • Luce quadra o rettangolare
 Paratoie in acciaio a luce circolare

Download (dwg+pdf)
