Giunto con ancoraggio assiale per tubi metallici

Materiali:
  • Esterno: acciaio Inox Aisi 304 (Din 1.4301)
  • Componenti interni: acciaio Inox
  • Guarnizioni:
    EPDM per ogni tipo d'acqua, aria, polveri, fluidi chimici vari; Temperatura da -20 °C a + 80 °C:
    NBR     per gas, olii, gasolio e altri idrocarburi; Temperatura da -20 °C a + 80 °C
    VITON A per ozono, ossigeno. gas, acidi, idrocarburi
  • Viti di bloccaggio: acciaio Inox. Oltre il Ø 219,1 mm, le viti sono disponibili anche in acciaio al carbonio protette contro la corrosione (15 micron).
  • Anello interno di protezione della guarnizione (opzionale): Richiesto per tubi di aspirazione, in presenza di elevate tensioni meccaniche o fluidi che tendono ad abradere o rigonfiare la guarnizione (come benziana ecc.). Inoltre è richiesto per distanze tra le estremità elevate.

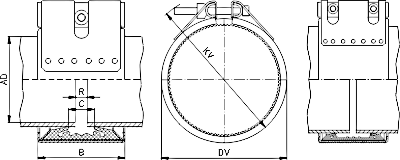

Giunti Straub GRIP-L

AD
Ø est. tubo
mm 		Limiti di utilizzo
min - max
mm 		PN
bar 		Dimensioni Tiranti
n.		 Distanza max tra le estremità
R
B
mm		 C
mm 		DV
mm 		KV
mm 		1
mm 		2
mm
26,9 26,4 - 27,4 16 46 19 43 70 1 5 5
30,0 29,5 - 30,5 16 46 17 47 75 1 5 5
33,7 33,2 - 34,2 16 46 17 51 75 1 5 5
38,0 37,5 - 38,5 16 61 25 57 90 1 5 10
42,4 41,9 - 42,9 16 61 25 62 95 1 5 10
44,5 44,0 - 45,0 16 61 25 64 95 1 5 10
48,3* 47,8 - 48,8 16 61 25 67 100 1 5 10
54,0 53,5 - 54,5 16 76 37 76 105 1 10 15
57,0 56,4 - 57,6 16 76 37 76 105 1 10 15
60,3* 59,7 - 60,9 16 76 37 79 110 1 10 15
73,0 72,3 - 73,7 16 95 41 96 135 2 10 25
76,1 75,3 - 76,9 16 95 41 98 135 2 10 25
84,0 83,2 - 84,8 16 95 35 112 145 2 10 15
88,9* 88,0 - 89,8 16 95 41 111 150 2 10 25
100,6 99,6 - 101,6 16 95 35 129 165 2 10 15
101,6 100,6 - 102,6 16 95 35 130 165 2 10 15
104,0 103,0 - 105,0 16 95 35 132 165 2 10 15
104,8 103,8 - 105,8 16 95 35 133 165 2 10 15
108,0 106,9 - 109,1 16 95 41 130 165 2 10 25
114,3* 113,2 - 115,4 16 95 41 136 170 2 10 25
127,0 125,7 - 128,3 16 110 54 151 195 2 10 35
129,0 127,7 - 130,3 16 110 54 153 195 2 10 35
130,2 128,9 - 131,5 16 110 54 154 200 2 10 35
133,0 131,7 - 134,3 16 110 54 157 200 2 10 35
139,7 138,3 - 141,1 16 110 54 164 210 2 10 35
141,3 139,9 - 142,7 16 110 54 166 210 2 10 35
154,0 152,5 - 155,5 13 110 48 184 225 2 10 30
159,0 157,4 - 160,6 13 110 54 183 225 2 10 35
168,3 166,6 - 170,0 13 110 54 192 230 2 10 35
219,1 216,9 - 221,3 10 142 80 250 295 2 10 35

1- con anello di sostegno della guarnizione
2 - senza anello di sostegno della guarnizione
