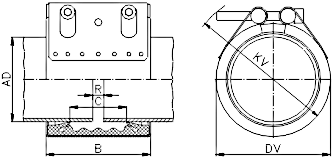

Giunto senza ancoraggio assiale, con funzione di giunto di dilatazione

Materiali:
  • Esterno: acciaio Inox Aisi 316
  • Viti e perni in acciaio Inox AISI 316 o in acciaio al carbonio dacrometizzati
  • Guarnizioni:
    EPDM     per ogni tipo d'acqua, aria, polveri, fluidi chimici vari; Temperatura da -20 °C a + 80 °C:
    NBR     per gas, olii, gasolio e altri idrocarburi; Temperatura da -20 °C a + 80 °C
  • L'anello interno di protezione della guarnizione (opzionale) è richiesto per tubi di aspirazione, in presenza di elevate tensioni meccaniche, fluidi aggressivi, elevate distanze tra le estremità.

Giunti Straub FLEX

AD
Ø est. tubo
mm 		Limiti di utilizzo
min - max
mm 		PN
bar 		Dimensioni Tiranti
n.		 Distanza max tra le estremità
R
B
mm		 C
mm 		DV
mm 		KV
mm 		1
mm 		2
mm
48,3 47,0 - 49,5 16 75 35 70 85 2 5 15
54,0 52,5 - 55,5 16 75 35 76 90 2 5 15
57,0 55,5 - 58,5 16 75 35 79 95 2 5 15
60,3 59,0 - 61,5 16 75 35 82 95 2 5 15
73,0 71,5 - 74,5 16 94 51 95 110 2 5 25
76,1 74,5 - 77,5 16 94 51 98 115 2 5 25
84,0 82,5 - 85,5 16 94 51 106 120 2 5 25
88,9 87,5 - 90,5 16 94 51 111 125 2 5 25
100,6 99,0 - 102,5 15 94 51 123 140 2 5 25
101,6 100,0 - 103,5 15 94 51 124 140 2 5 25
104,0 102,5 - 105,5 14 94 51 126 140 2 5 25
104,8 103,0 - 106,5 14 94 51 127 140 2 5 25
108,0 106,5 - 109,5 14 94 51 130 145 2 5 25
114,3 112,5 - 116,0 13 94 51 136 150 2 5 25
127,0 125,0 - 129,0 12 107 62 149 165 2 5 35
129,0 127,0 - 131,0 12 107 62 151 165 2 5 35
130,2 128,5 - 132,0 12 107 62 152 165 2 5 35
133,0 131,0 - 135,0 11 107 62 155 170 2 5 35
139,7 138,0 - 141,5 11 107 62 162 175 2 5 35
141,3 139,5 - 143,0 11 107 62 163 180 2 5 35
154,0 152,0 - 156,0 10 107 62 176 190 2 5 35
159,0 157,0 - 161,0 10 107 62 181 195 2 5 35
168,3 166,0 - 1710,5 10 107 62 190 205 2 5 35

1- con anello di sostegno della guarnizione
2 - senza anello di sostegno della guarnizione
