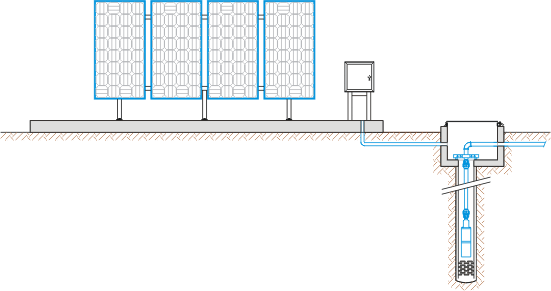

Impianto di sollevamento ad energia fotovoltaica installato a 50 m: elettropompa sommersa a corrente continua SUNPRO ad alimentazione variabile 20-70 V, potenza 20-280 W; n. …… moduli fotovoltaici a celle in silicio potenza ...... W, con telaio orientabile in profilato di alluminio; quadro di protezione e comando con dispositivo di arresto automatico per bassa insolazione e per livello acqua insufficiente; cavo elettrico per alimentazione motore tipo "H07RN-F" con isolamento in gomma e guaina in Policloroprene, per sonde di livello sezione 3x1.5 mm2; guaina per varo sonde in Polietilene strutturato diametro interno 34 mm; tronchetto sacrificale lunghezza 300 mm, raccordi in ottone di giunzione al tubo Polietilene, tubazione di mandata in Polietilene AD PN 10 diametro 25 mm, treccia di sospensione in Polipropilene, complesso di erogazione con staffa di sostegno, raccorderia di collegamento.
I componenti del kit sono facilmente installabili anche da personale non specializzato.
| Tipo | Pannelli | Prevalenza | Prezzo (1) Euro |
Prezzo (2) Euro |
||||
| 25 m | 50 m | 75 m | 100 m | 150 m | ||||
| SP18/100 | 2x50 W | 270 l/h | 220 l/h | 180 l/h | - | - | 4.400,00 | 4.840,10 |
| SP18/140 | 2x70 W | 280 l/h | 230 l/h | 200 l/h | 170 l/h | 140 l/h | 4.807,00 | 5.468,54 |
| SP26/200 | 4x50 W | 700 l/h | 360 l/h | - | - | - | 5.665,00 | 6.105,00 |
| SP18/200 | 4x50 W | 520 l/h | 420 l/h | 300 l/h | 180 l/h | - | 5.665,00 | 6.105,00 |
| SPT/280 | 4x70 W | 970 l/h | 560 l/h | - | - | - | 6.490,00 | 7.256,00 |
| SP26/280 | 4x70 W | 770 l/h | 660 l/h | 370 l/h | 290 l/h | - | 6.490,00 | 7.256,00 |
Prezzo (1) - kit
composto da: elettropompa in corrente continua, moduli fotovoltaici, quadro
di comando.
Prezzo (2) - impianto completo come descrizione
in testa pagina.
La tabella riporta prestazioni indicative realizzabili nel periodo estivo; nel periodo invernale sono da ridurre di circa il 30%, mentre orientando continuamente i pannelli fotovoltaici verso la direzione del sole, il rendimento aumenta in modo notevole.
Dettaglio componenti:
Moduli fotovoltaici
Modulo fotovoltaico a celle in silicio monocristallino o policristallino
collegate in serie, laminazione a caldo su vetro temperato ad alta
trasmittanza, tensione nominale 12 V (tensione di lavoro reale 14-17
V), corrente sviluppata al punto di massima potenza 2,7-4.2 A, potenza
massima resa 50 o 70 W, diodo di By-pass per il funzionamento in caso
di esposizione con alcune parti in ombra, terminali di uscita in scatola
stagna IP 65, dimensioni 995x420x57 mm.
Elettropompa sommersa SUNPRO
Elettropompa sommersa a corrente continua "SUNPRO", motore alimentabile
con tensioni variabili tra 20 e 70 V, potenza indicativa 20-280 W,
grado di protezione IP 68, corpo pompante in acciaio inox a pistoni
contrapposti equilibrati, camme e rullini in bagno d'olio, spazzole
a lunga durata.
Massima immersione: 25 m per alimentazione a due pannelli, 50 m per
alimentazione a 4 pannelli.
Puo' essere alimentata da massimo 4 pannelli da 12 V collegati in
serie o da batterie a tensioni comprese tra 24 e 36 V.
Dimensioni: diametro 98 mm, lunghezza 760 mm, peso 14 kg.
Quadro elettrico
Quadro di protezione e comando per elettropompa in corrente continua,
cassa in vetroresina a doppia porta, modulo di ingresso segnale da
2/4 pannelli, interruttore generale con bloccoporta, alimentazione
da 20 a 70 V, dispositivo di interruzione alimentazione per tensione
inferiore a 20 V (in caso di debole insolazione), controllo di livello
contro il funzionamento a secco, disgiuntore termico per sovracorrente
con riarmo automatico.
Grado di protezione IP 54, dimensioni 500x400x200 mm.
Telaio di sostegno
Telaio di sostegno in profilato di alluminio predisposto per il fissaggio
dei pannelli fotovoltaici, inclinazione regolabile, bulloneria in
acciaio INOX, piedi di ancoraggio su struttura in calcestruzzo o in
acciaio.
Cavo elettrico di alimentazione
Cavo elettrico flessibile tipo "H07RN-F" a quattro conduttori, isolamento
in gomma E14, guaina in Policloroprene, caratteristiche costruttive
a norma CEI 20-19, tensione nominale 450/750 V; marcato con inchiostro
speciale: sigla produttore, marchio IMQ, HO7RN-F.
Cavo elettrico per sonde
Cavo elettrico flessibile tipo "FROR" a tre conduttori, isolamento
in PVC autoestinguente, caratteristiche costruttive a norma CEI 20-22,
tensione nominale 300/500 V; marcato a rilievo con: anno di produzione,
marchio IMQ, colore grigio.
Sezione conduttori 3x1,5 mm2.
Guaina varo sonde
Guaina varo sonde in Polietilene strutturato ad alta densità, corrugata
esternamente, parete interna liscia per agevole ispezione periodica
degli elettrodi, conforme alle norme IMQ e CEI EN 50086-1-2-4.
Diametro esterno 40 mm, interno 34 mm.
Tronchetto sacrificale
Tronchetto sacrificale, estremità filettate, lunghezza 300 mm.
Raccordi di giunzione
Raccordo metallico a serraggio rapido per giunzione tubo Polietilene:
corpo, dado e ghiera antisfilamento in ottone, guarnizione di tenuta
in elastomero atossico EPDM conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), pressione di esercizio 16 bar.
Tubazione
di mandata in Polietilene
Tubo Polietilene ad Alta Densità Sigma 50 (PE 63), colore nero con
riga azzurra coestrusa, per condotte di acqua potabile; conforme alle
norme UNI 10910 + F.A. 1-91 tipo 312 e al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78); segnato ogni metro con: diametro,
marchio IIP, marchio del produttore e data di produzione.
Pressione di esercizio 10 bar.
Treccia di sospensione
Treccia di sospensione in Polipropilene imputrescibile a quattro trefoli.
Diametro esterno 10 mm.
Complesso di erogazione
Complesso di erogazione con staffa di sostegno, curva di mandata,
raccorderia di collegamento.
