Calcolo di Bazin bocca a stramazzo parete sottile


Calcolo di Bazin bocca a stramazzo parete sottile

 Calcolo di Bazin bocca a stramazzo parete sottile

Q m3/s
b m
* h m
* p m

Le cifre decimali devono essere separate dal punto e non dalla virgola.
Prima del punto occorre sempre digitare una cifra (ad es: 0.2).

* I campi contrassegnati dall'asterisco sono obbligatori per il funzionamento del calcolo

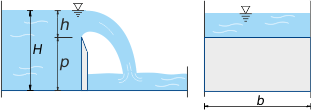

Q = [m3/s]: portata del getto
b = [m]: larghezza della soglia
p = [m]: altezza della soglia
H = [m]: altezza totale del fluido a monte della soglia
h = [m]: altezza del fluido sopra la soglia
μ: coefficiente di efflusso



Calcolo ad incognita libera:
Immettere i dati dei valori noti nelle rispettive caselle e lasciare libera la casella del valore incognito.
Cliccando sul pulsante CALCOLA apparirà il risultato.

Condizioni di validità dell’equazione della portata:

  • bordo d'attacco della soglia a spigolo vivo;
  • velocità del fluido a monte trascurabile (se B è la larghezza a monte della soglia si deve avere H · B > 7 · h · b );
  • 0,1 m < h < 0,6 m
  • 0,2 m < p < 2 m
