Per la misura e totalizzazione della portata di liquami in condotte fognarie e canali aperti

I misuratori di portata Area-Velocity sono l'alternativa ideale ai tradizionali sistemi di misura a canale aperto (stramazzi, canali di misura Venturi, Parshall ecc.) che, pur essendo più economici, richiedono la realizzazione di importanti opere strutturali di notevole ingombro.

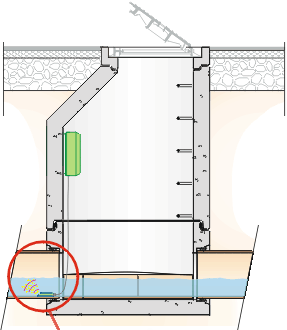

Possono essere facilmente installati in qualunque pozzetto esistente, e l'unico elemento a contatto con i liquami è il sensore che viene posizionato all'imbocco della tubazione (vedi disegno).

Il sensore, rileva la pressione idrostatica con una cella piezoresistiva, e la velocità dei liquidi con il principio Doppler come media di tutte le velocità lette lungo la sezione verticale della superficie bagnata.

La sonda incorpora un processore che valutando le risposte delle frequenze ricevute, ottiene con maggiore precisione la velocità media, senza essere influenzato da turbolenze o depositi di materiali sulla sonda stessa.

Il misuratore moltiplica i dati di velocità media per l'area della superficie bagnata del canale, ottenendo la portata.



I dati rilevati possono essere acquisiti con due apparecchiature:

  • Visualizzatore e Registratore su nastro AV 4250: indica sul display i dati fondamentali, stampa un grafico continuo della portata, e a intervalli di tempo stabiliti (1 ora, 1 giorno ecc.), stampa righe di testo con la indicazione del volume totalizzato e dei valori massimo/medio/minimo del periodo intercorso; sebbene con protezione IP65 il registratore dovrebbe essere installato in ambiente asciutto fuori dal pozzetto;
  • Data-logger AV 4150 (registratore di dati): completamente stagno e con alimentazione autonoma di lunga durata, accumula i valori, anche di lunghi periodi di tempo, che vengono trasferiti periodicamente con un PC portatile.

Prezzo indicativo: da Euro 7.738,00 a Euro 10.494,00 in funzione del modello e degli accessori.

L'apparecchio piu' adottato per la sua versatilita' di impiego e' certamente il misuratore con data-logger.



Caratteristiche tecniche comuni alla versione AV 4250 e alla versione AV 4150:

  • Alimentazione: alimentatore 220V/12V, 2 batterie a torcia da 6V, batterie ricaricabili 12V;
  • Collegamenti in uscita:
    • di serie - uscita seriale in codice ASCII;
    • opzionali - uscite 4-20 mA;
  • Misura della velocità: da -1,5 a +6,1 m/s;
  • Misura di Livello minimo:
    • 5 cm con sonda standard;
    • 2,5 cm con sonda a basso profilo (altezza 1,9cm x3,3x15)
  • Misura di Livello massimo:
    • con sonda a basso profilo o standard = da 0 a 3 metri
    • con sonda a range esteso = da 0 a 9 metri
