FLUSSIMETRO PER GRUPPO ANTINCENDIO

Misuratore di portata a flangia tarata: installato sulla tubazione di mandata, consente la lettura della portata istantanea direttamente sul tubo di misura
graduato come previsto dalla normativa dei gruppi di pressurizzazione antincendio EN 12845.
Pressione massima 16 bar, per montaggio tra flange UNI PN10/16 oppure ANSI150.
Diametro Nominale ........ mm.
DN
mm		 Diametro
esterno
mm		 Portate di fondo scala disponibili *
m3/ora		 Peso
kg		 Prezzo
Euro
40 90 25 - 40 - 55 2,0 395,00
50 100 50 - 65 - 90 2,0 415,00
65 118 80 - 100 - 140 2,0 420,00
80 135 130 - 150 - 200 2,0 430,00
100 159 150 - 200 - 280 3,0 440,00
125 190 300 - 420 - 480 10,0 467,00
150 212 350 - 450 - 600 10,0 498,00
200 273 450 - 600 - 800 - 1.000 - 1.600 13,0 580,00
250 324 800 - 1.000 - 1.600 15,0 730,00
300 368 800 - 1.000 15,0 950,00

* da definire in fase d'ordine

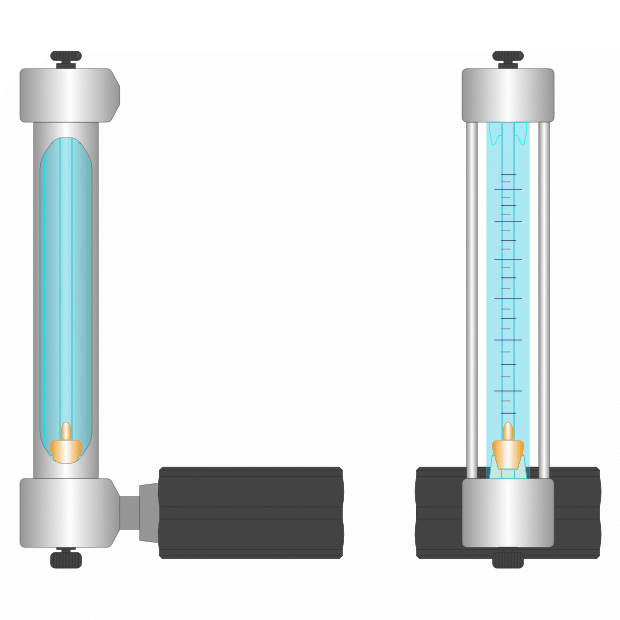

Flussimetri - misuratori di flusso
Flussimetri - misuratori di flusso

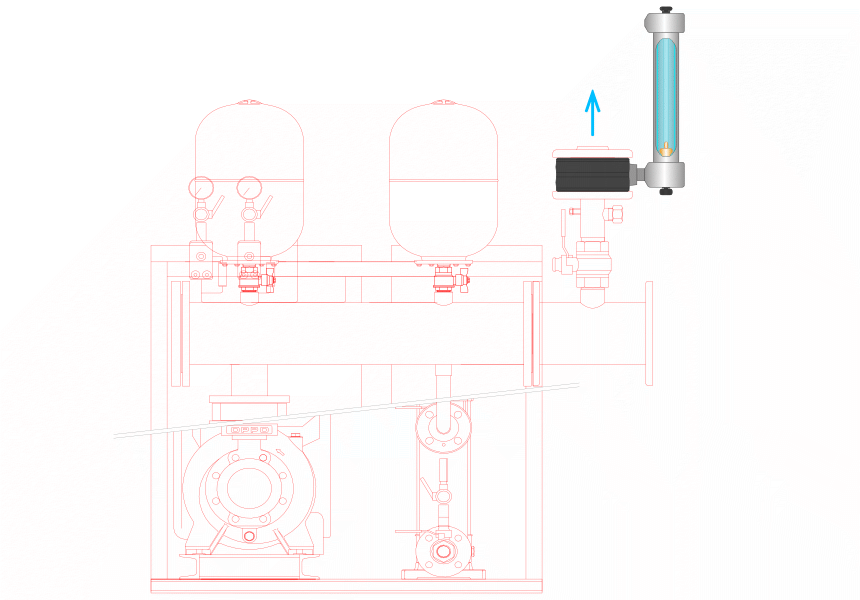

Flussimetro installato in gruppo di pressurizzazione antincendio

Flussimetri - misuratori di flusso

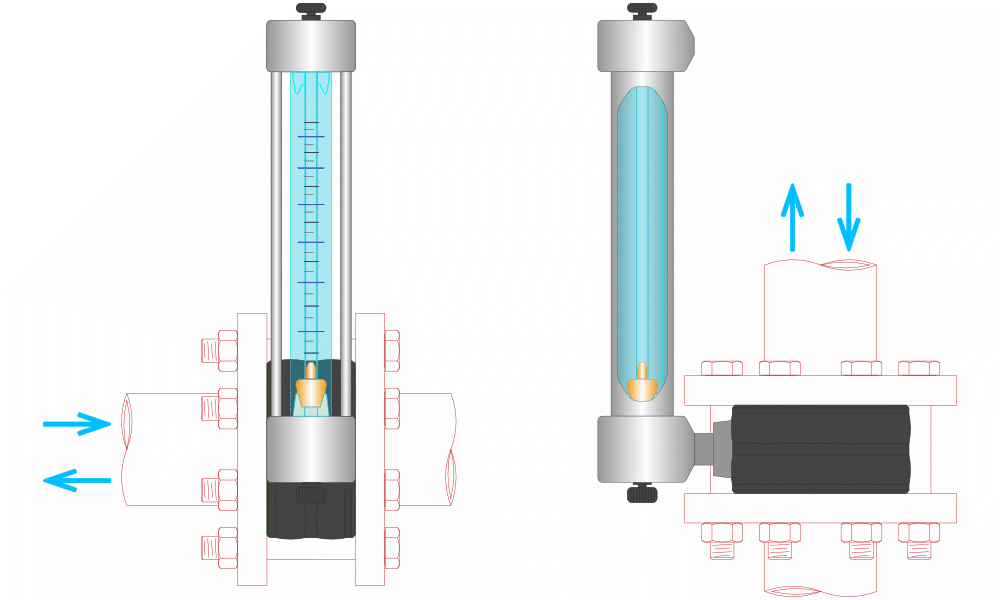

Installazione del flussimetro perpendicolare o parallela al flusso


FLUSSIMETRO PER USO INDUSTRIALE

Misuratore di portata con galleggiante in acciaio Inox/PVC, basato sul principio dell'area variabile con scala in litri/ora o m3/ora (scale particolari su
richiesta); tubo trasparente in Trogramid (versione standard per acqua densità 1 kg/litro senza additivi), pressione max 10 bar, attacchi con bocchettoni
in PVC ad incollaggio o filettati.
Diametro Nominale ........ mm.
DN H corpo
mm 		Portata Prezzo
Euro
mm pollici litri/ora m3/ora
20 1/2" 349 12,5 - 125 - 240,20
20 1/2" 349 31,5 - 315 - 240,20
32 1" 358 65 - 650 - 263,30
32 1" 358 100 - 1000 - 263,30
32 1" 358 160 - 1600 - 320,60
32 1" 358 250 - 2500 - 320,60
63 2" 376 - 0,4 - 4 438,50
63 2" 376 - 0,65 - 6,5 438,50
63 2" 376 - 1 - 10 438,50
63 2" 376 - 4 - 16 569,20
63 2" 376 - 6 - 20 569,20
63 2" 376 - 8 - 25 569,20
Flussimetri - misuratori di flusso
Download
flussimetro.dwg

Accessori opzionali:

  • Galleggiante con magnete e microinterruttore di Max o di Min.
  • Attacchi in PVC-C, acciaio zincato, acciaio Inox.
  • O-ring in FPM.
  • Versione per altri liquidi gassosi.
